Die Membranpumpe
Aufbau
Funktion
Die Membranpumpe gehört zu den Hubkolbenpumpen, einer speziellen Art von Verdrängerpumpen. Diese Pumpen besitzen einen flexiblen Membran. Dieser kann aus Gummi, Kunststoff oder aus einem biegbarem Stahlblech bestehen. Die Förderung von viskosen Flüssigkeiten basiert auf dem Saug- und Pumpprozess. Diese wird von der Position des Membranes beeinflusst. Man unterscheidet zwischen dem Saug- und Pumpprozess. Dabei öffnen und schließen sich Ventile die sich in der Förderleitung befinden.
|
Beim Saugprozess wird das Fördergut, durch einen sogenannten Saughub, durch die Saugleitung gezogen. Dabei wird die Membran durch eine Antriebsstange nach hinten gezogen, das Saugventil öffnet sich und es entsteht ein leichter Unterdruck. Dadurch wird der Pumpenhohlraum vergrößert und die zu fördernde Flüssigkeit oder das Medium wird durch das Saugventil in den Pumpenhohlraum herangesaugt. |
|
|
Anschließend wird bei dem folgenden Pumpprozess die Antriebsstange durch den sogenannten Druckhub, die Membran nach vorne geschoben. Der Hohlraum mit dem zu förderndem Medium verkleinert sich. Dabei drückt die Membran auf die zu fördernde Flüssigkeit oder auf das Medium. Diese wird durch das Druckventil gedrückt, das sich durch den entstehenden Druck öffnet und somit in die Druckleitung zum weiteren Transport geleitet. |
|
|

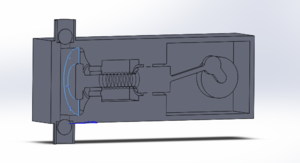

Membranpumpen gehören zu den Hubkolbenpumpen und sind eine spezielle Art von Verdrängerpumpen der Membran pulsiert ähnlich wie ein Herzschlag und fördert so die Suspension weiter. Multiple-choice Quiz (Überschrift)Wie können Membranpumpen bewegt werden? (Magnetisch) (Druckluft) (Mechanisch) (Pneumatisch) Zu welcher Art gehört diese Pumpe? (Hubkolbenpumpe) (!Zahnradpumpe) Was kann man beispielsweise fördern? (Wasser) (Benzin) (Gase) (!Reis) (weiche Suspensionen) (!Nudeln) |
