Die Membranpumpe
Aufbau

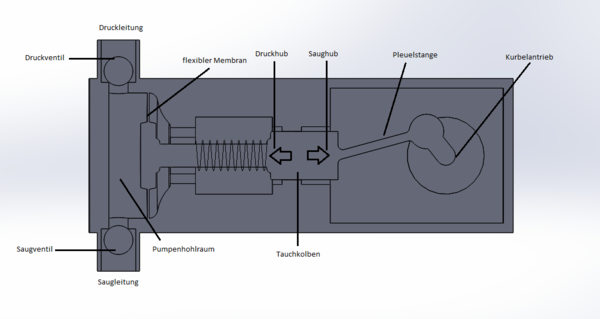

Schaubild der Pumpe
Funktion
Die Membranpumpe gehört zu den Hubkolbenpumpen, einer speziellen Art von Verdränungspumpen. Sie besitzt eine flexible Membran, die aus Gummi, Kunststoff oder einem biegsamen Stahlblech besteht.
Die Förderung von Medien, die aus hoch viskosen Flüssigkeiten/Rohstoffen bestehen können, basiert auf dem Saug- und Pumpprinzip. Diese Prozesse werden von der Position der Membran beeinflusst. Man unterscheidet den Saug- und Pumpprozess. Dabei öffnen und schließen sich die Ventile, die sich in der Förderleitung befinden.
|
Beim Saugprozess wird das Fördergut durch einen sogenannten Saughub durch die Saugleitung gezogen. Dabei wird die Membran durch eine Antriebsstange nach hinten gezogen, das Saugventil öffnet sich. Beim Einströmen des Mediums entsteht ein leichter Unterdruck. Dadurch wird der Pumpenhohlraum vergrößert und das zu fördernde Medium wird von der Saugleitung durch das Saugventil in den Pumpenhohlraum eingesaugt. Das Druckventil ist dabei geschlossen. |
|
|

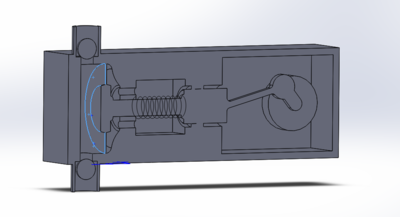

Beim Pumpprozess wird durch eine Vorwärtsbewegung, durch einen Druckhub, die Membran nach vorne geschoben. Der Hohlraum mit dem zu förderndem Medium verkleinert sich und Überdruck entsteht. Dabei drückt die Membran auf das zu fördernde Medium. Dieses wird durch das mit dem entstehenden Druck geöffnete Druckventil gedrückt und somit in die Druckleitung zum weiteren Transport geleitet. Das Saugventil ist dabei geschlossen. |
|
|
Membranpumpen gehören zu den Hubkolbenpumpen und sind eine spezielle Art von Verdrängerpumpen. Die Membran pulsiert ähnlich wie ein Herzschlag und fördert so das Medium. Multiple-choice Quiz (Überschrift)Wie können Membranpumpen bewegt werden? (Magnetisch) (Druckluft) (Mechanisch) (Pneumatisch) (manuell mit der Hand) Zu welcher Art gehört diese Pumpe? (Hubkolbenpumpe) (!Zahnradpumpe) Was kann man beispielsweise fördern? (Wasser) (Benzin) (Gase) (!Reis) (Cremes) (!Nudeln) (Zahnpasta) Ist eine Membranpumpe für eine CIP-Reinigung geeignet? (ja) (!nein) |
